Una guida completa al processo di produzione dei PCB

Introduzione

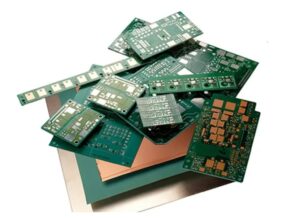

I Circuiti stampati (PCB) sono una parte fondamentale di quasi tutti i dispositivi elettronici che utilizziamo oggi. Da smartphone A computer E dispositivi medici, i PCB connettono e supportano componenti elettronici, assicurando che tutto funzioni insieme senza problemi.

Insomma, i PCB sono essenziali per il funzionamento dei nostri dispositivi elettronici e, con il miglioramento della tecnologia, migliora anche il processo di produzione. L’evoluzione continua nella produzione di PCB ci consente di tenere il passo con la domanda sempre crescente di dispositivi elettronici più piccoli, più veloci e più affidabili.

Comprensione della progettazione PCB

Prima che un PCB possa essere prodotto, tutto inizia con la progettazione. Progettare un circuito stampato determina come tutti i componenti saranno posizionati e collegati. È come creare una mappa che guida il processo di produzione.

Per creare questo progetto, gli ingegneri utilizzano Software CAD come Altium Designer o KiCad, che li aiutano a disporre i circuiti. Il progetto viene poi salvato in formati di file come Gerber o ODB++, che comunicano le specifiche al produttore di PCB.

Le principali considerazioni di progettazione includono:

• Larghezza della traccia: la larghezza dei percorsi in rame che collegano i componenti.
• Spaziatura delle tracce: la distanza tra questi percorsi, che è fondamentale per prevenire cortocircuiti.
• Strati: il numero di strati nel PCB, a seconda della complessità del progetto.

In breve, una buona progettazione del PCB garantisce che la scheda funzioni come previsto e possa essere prodotta in modo efficiente.

Selezione dei materiali

Quando si tratta di Produzione di PCB, la scelta dei materiali è fondamentale. I materiali utilizzati hanno un impatto diretto sulla prestazione, durata, e costo del prodotto finale. Diamo un’occhiata veloce ai materiali più comunemente usati nella produzione di PCB.

• FR4: questo è il materiale PCB più comune. È un tipo di fibra di vetro che fornisce una base forte e duratura. FR4 è ampiamente utilizzato per il suo eccellente isolamento elettrico e la sua convenienza.
• Rame: il rame viene utilizzato per le tracce conduttive sul PCB. Lo spessore dello strato di rame è importante in quanto influisce sulla capacità di trasporto di corrente e nel complesso prestazioni del PCB.
• Maschera di saldatura: questo è lo strato verde o blu che vedi sulla maggior parte dei PCB. Protegge la scheda, impedendo alla saldatura di fluire su aree indesiderate e aiutando a evitare cortocircuiti.



Scegliere il materiale giusto per un PCB dipende dall’applicazione specifica. Ad esempio, un’applicazione ad alta frequenza potrebbe richiedere materiali speciali per una migliore integrità del segnale, mentre un prodotto semplice e a basso costo potrebbe andare bene con FR4 standard.



Processo di produzione PCB passo dopo passo

IL Processo di produzione dei PCB è una serie di passaggi dettagliati che danno vita al progetto. Ogni passaggio è essenziale per garantire che il PCB finale soddisfi gli standard di qualità e funzioni come previsto. Esaminiamo il processo, passo dopo passo.



Fase 1. Preparazione e pre-produzione

La prima fase in Produzione di PCB riguarda la preparazione alla produzione vera e propria.

• Uscita file Gerber: una volta completata la progettazione del PCB, il passo successivo è l’esportazione dei file di progettazione. Questi file, spesso in Formato Gerber, sono le istruzioni per il produttore, che mostrano esattamente dove posizionare le tracce di rame, i fori e i componenti.
• Preparazione del materiale: successivamente, i materiali come foglio di rame e il substrato PCB (spesso FR4) vengono tagliati nella dimensione richiesta. Il substrato è lo strato di base che tiene tutto insieme, mentre il foglio di rame forma le tracce conduttive.
• Creazione di strumenti fotografici: i Phototool sono preparati per creare immagini degli strati del PCB. Questi strumenti aiutano a trasferire i design sugli strati di rame nei passaggi successivi.



Fase 2. Creazione dello strato interno

In questa fase, l’attenzione si sposta sugli strati interni del PCB, che costituiscono il cuore delle schede multistrato.

• Imaging e incisione: il disegno viene trasferito sulla lamina di rame utilizzando luce UV. La luce indurisce uno strato di fotoresist, lasciando dietro di sé il modello di tracce. Dopo questo, il rame indesiderato viene rimosso dal processo di incisione.
• Processo di incisione: il processo rimuove tutto il rame che non fa parte del circuito finale, lasciando solo le delicate tracce che formano i percorsi elettrici.
• Placcatura e foratura: vengono quindi praticati dei fori nel PCB per vias (collegamenti tra strati) e posizionamento dei componenti. Questi fori sono placcati in rame per garantire connettività elettrica tra i diversi strati della tavola.



Fase 3. Legatura degli strati

Per un PCB multistrato, il passo successivo è quello di unire insieme tutti gli strati.

• Laminazione: questo processo comporta l’incollaggio degli strati di rame preimpregnato (con di resina) sotto calore e pressione. Il risultato è un PCB multistrato robusto e stabile.
• Allineamento e registrazione dei livelli: un preciso allineamento degli strati interni ed esterni è fondamentale per garantire che la scheda funzioni come progettato. Gli strati devono essere registrati correttamente prima di procedere.



Fase 4. Elaborazione dello strato esterno

Una volta che gli strati interni sono pronti, è il momento di lavorare su strati esterni del PCB.

• Immagini dello strato esterno: proprio come gli strati interni, anche gli strati di rame superiore e inferiore sono modellati utilizzando luce UV per trasferire il progetto finale. Ciò include le tracce conduttive e i pad dei componenti.
• Placcatura e trattamento superficiale: dopo che gli strati esterni sono stati incisi, una placcatura finale viene fatta per garantire che il PCB sia saldabile e con una buona finitura superficiale. Le finiture comuni includono HASL (livellamento della saldatura ad aria calda) o ENIG (oro ad immersione in nichel elettrolitico).





Fase 5. Foratura e placcatura dei fori

Gli ultimi passaggi critici del processo PCB sono incentrati sulla creazione e sulla finitura dei fori.

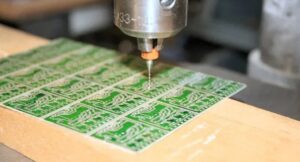

• Foratura precisa dei fori: la perforazione viene eseguita con elevata precisione per garantire che vias e i fori dei componenti siano posizionati con precisione. La qualità di questa foratura assicura che non ci siano disallineamenti durante l’assemblaggio.
• Placcatura in rame: una volta praticati i fori, placcatura in rame viene fatto all’interno dei fori per formare collegamenti elettrici tra gli strati. Questo passaggio assicura che il vias può trasportare segnali o energia ai diversi strati del PCB.

Al termine di questo processo, il PCB è pronto per ulteriori finiture, assemblaggio e test. Ogni passaggio svolge un ruolo fondamentale nel garantire che la scheda sia di alta qualità, funzionale, e pronta per l’uso nei dispositivi elettronici.

Finitura superficiale

Una volta che il PCB è completamente inciso e forato, è il momento di aggiungere i ritocchi finali che non solo proteggono la scheda ma ne migliorano anche le prestazioni e l’usabilità.



Applicazione della maschera di saldatura

Uno dei passaggi più critici nella finitura superficiale è l’applicazione della maschera di saldatura. La maschera di saldatura è uno strato protettivo che ricopre l’intero PCB, lasciando solo i pad e i vias esposti. Serve a un paio di scopi:

• Previene saldatura da ponte le tracce, che potrebbero causare cortocircuiti durante l’assemblaggio.
• Protegge le tracce di rame da ossidazione e corrosione, garantendo longevità e prestazioni affidabili del PCB.

La maschera di saldatura di solito è lo strato verde strato che vedi spesso sui PCB, ma può anche essere di altri colori come rosso, blu, o nero.

Serigrafia

Successivamente viene applicata la serigrafia. Questo è dove le etichette dei componenti, loghi e altro marcature sono stampati sul PCB. Questo aiuta con il posizionamento dei componenti durante il processo di assemblaggio e fornisce importanti identificazione per i tecnici che lavoreranno con la scheda in seguito. La serigrafia di solito è disponibile in bianco o giallo, ed è solitamente stampato su strati superiori e inferiori del PCB.

Tipi di finitura superficiale

Infine arriviamo alla finitura superficiale, che è essenziale per garantire la saldabilità dei PCB.

Esistono alcune finiture superficiali comuni utilizzate nella produzione di PCB:

• HASL (livellamento della saldatura ad aria calda): questa è una delle finiture più comuni. Consiste nel rivestire il PCB con uno strato saldante e poi usare aria calda per livellare la superficie. È conveniente ma potrebbe non essere adatto per componenti a passo fine a causa dello strato di saldatura più spesso.
• ENIG (Oro ad immersione in nichel elettrolitico): una finitura più pregiata, ENIG fornisce una superficie piana e durevole che è eccellente per alta frequenza e passo fine applicazioni. È noto per la sua resistenza alla corrosione ed è ideale per elettronica di fascia alta.
•  Immersione in oro: simile a ENIG, oro da immersione offre eccellente saldabilità e resistenza all’ossidazione. Viene spesso utilizzato per applicazioni sensibili e di alta qualità, soprattutto quando l’oro è necessario per motivi di prestazioni.

La scelta della giusta finitura superficiale è fondamentale per le prestazioni e la durata del PCB. La finitura non solo influisce sul funzionamento a lungo termine della scheda, ma influisce anche sulla facilità di montaggio e sull’affidabilità complessiva del prodotto finale.

Assemblaggio PCB



Una volta che il PCB è pronto, è necessario popolarlo con componenti per diventare un dispositivo elettronico funzionale. Ecco una rapida panoramica del processo di assemblaggio:

Durante l’assemblaggio del PCB, componenti come resistori, condensatori e circuiti integrati vengono posizionati sulla scheda. Questo può essere fatto su uno o entrambi i lati del PCB.

Saldatura

Dopo aver posizionato i componenti, diverse tecniche vengono utilizzate per proteggerli. Due metodi comuni sono:

• Saldatura ad onda per componenti passanti.
• Saldatura a montaggio superficiale per componenti a montaggio superficiale.

Ispezione post-assemblaggio

Una volta saldati i componenti, la scheda subisce ispezione per controllare posizionamento corretto e qualsiasi problema come i ponti di saldatura.

Questa fase garantisce che la scheda funzioni come previsto prima di essere inviata per i test o l’integrazione.

Sostenibilità nella produzione di PCB

La sostenibilità sta diventando sempre più importante nella produzione di PCB. Ecco come l’industria sta lavorando per essere più ecologico:

Problemi ambientali nella produzione di PCB

La produzione di PCB può creare sprechi e/o utilizzare materiali nocivi. Per risolvere questo problema, i produttori si stanno concentrando su riduzione degli sprechi e usando di più materiali eco-compatibili.

Innovazioni nelle pratiche sostenibili

• Saldatura senza piombo: in questo modo il piombo nocivo viene sostituito con materiali più sicuri.
• Produzione efficiente dal punto di vista energetico: i produttori utilizzano meno energia durante il processo di produzione dei PCB.

Questi cambiamenti contribuiscono a rendere l’industria dei PCB più sostenibile e responsabile per l’ambiente.

Domande frequenti sulla produzione di PCB

In cosa consiste la produzione di PCB?

Produzione di PCB si riferisce al processo di creazione circuiti stampati (PCB), che sono componenti essenziali nella maggior parte dei dispositivi elettronici. Il processo prevede la progettazione, la preparazione dei materiali, l’incisione degli strati di rame e l’assemblaggio della scheda con i componenti.

Quanto tempo ci vuole per realizzare un PCB?

Il tempo necessario per produrre un PCB può variare a seconda di fattori come complessità, scelta del materiale e quantità. Per le schede semplici, può essere necessario anche solo 24 a 48 ore, mentre progetti più complessi possono richiedere diversi giorni o addirittura settimane.

Quali materiali vengono utilizzati nella produzione dei PCB?

I materiali più comuni utilizzati in Produzione di PCB includere FR4 (resina a base di fibra di vetro), rame, e maschera di saldatura. A seconda dell’applicazione vengono scelti materiali diversi, come ad esempio PCB ad alta frequenza o PCB flessibili.

Come posso rendere più sostenibile la progettazione del mio PCB?

Per rendere il tuo progetto PCB più sostenibile, puoi usare saldatura senza piombo, optare per materiali riciclabili e scegli i produttori che seguono ad alta efficienza energetica pratiche.

Cos’è la maschera di saldatura e perché è importante?

Una maschera di saldatura è uno strato protettivo applicato a un PCB per prevenire cortocircuiti e proteggere le tracce di rame da danni. Aiuta anche a prevenire l’ossidazione e rende la scheda più facile da maneggiare durante l’assemblaggio.

Conclusione

In questa guida abbiamo esplorato il Processo di produzione dei PCB, dal progetto e selezione dei materiali all’assemblaggio finale e sforzi per la sostenibilità. Ogni passo, dalla pre-produzione alla finitura superficiale, è fondamentale per creare PCB di alta qualità che soddisfino le esigenze dell’elettronica moderna. La comprensione di questi processi aiuta a garantire la produzione di PCB affidabili ed efficienti.



Fonte: www.globalwellpcba.com
